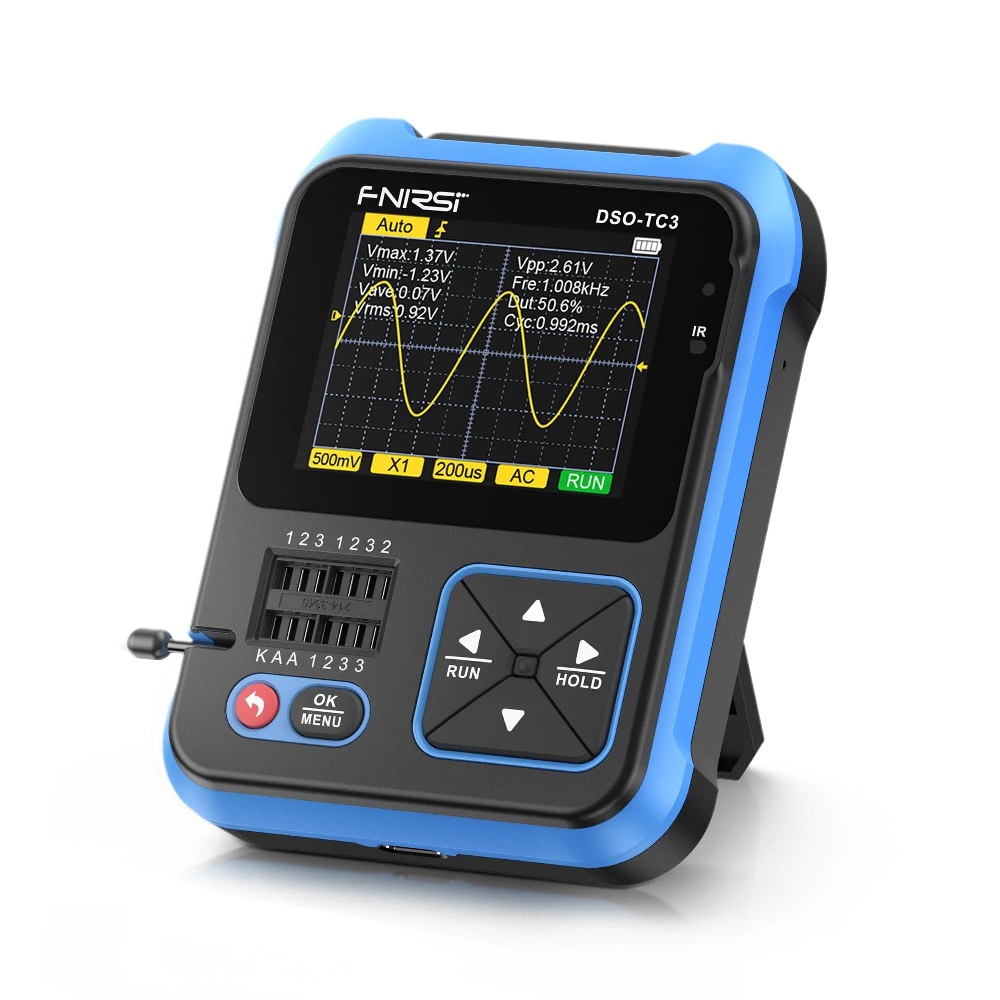

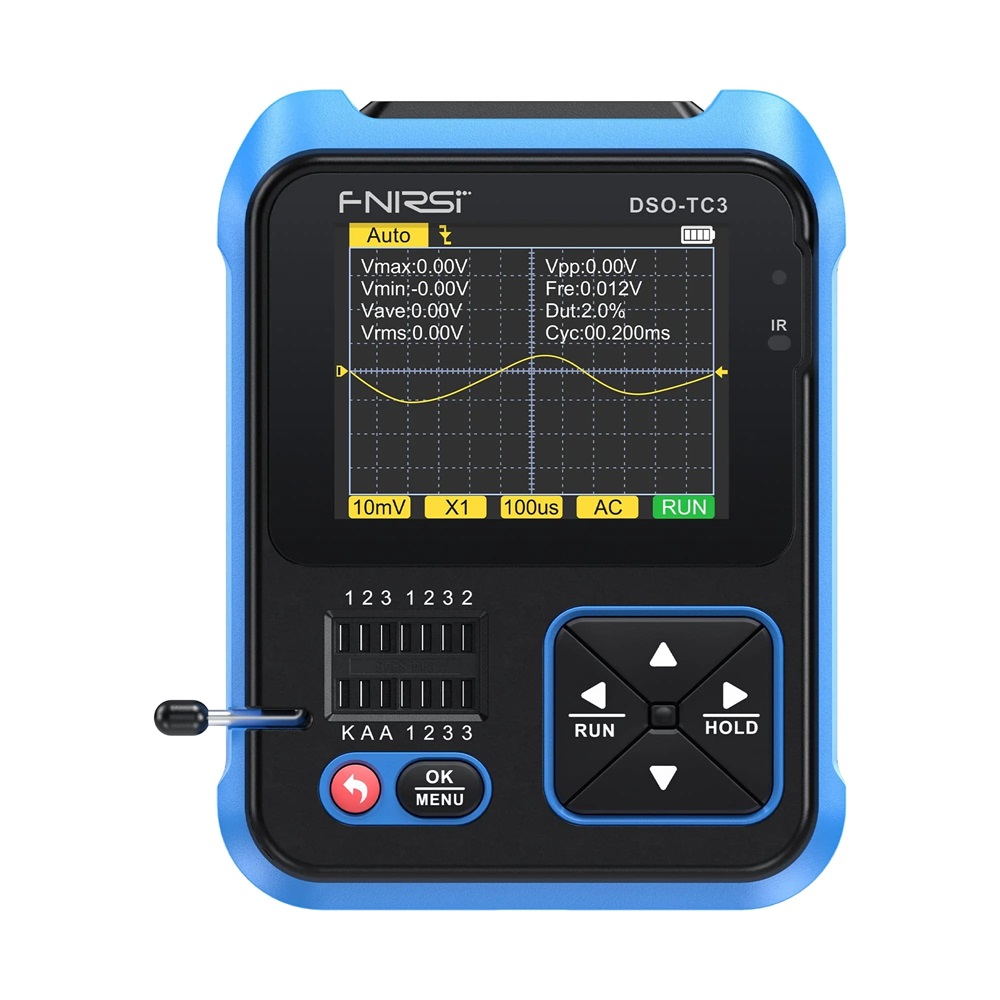

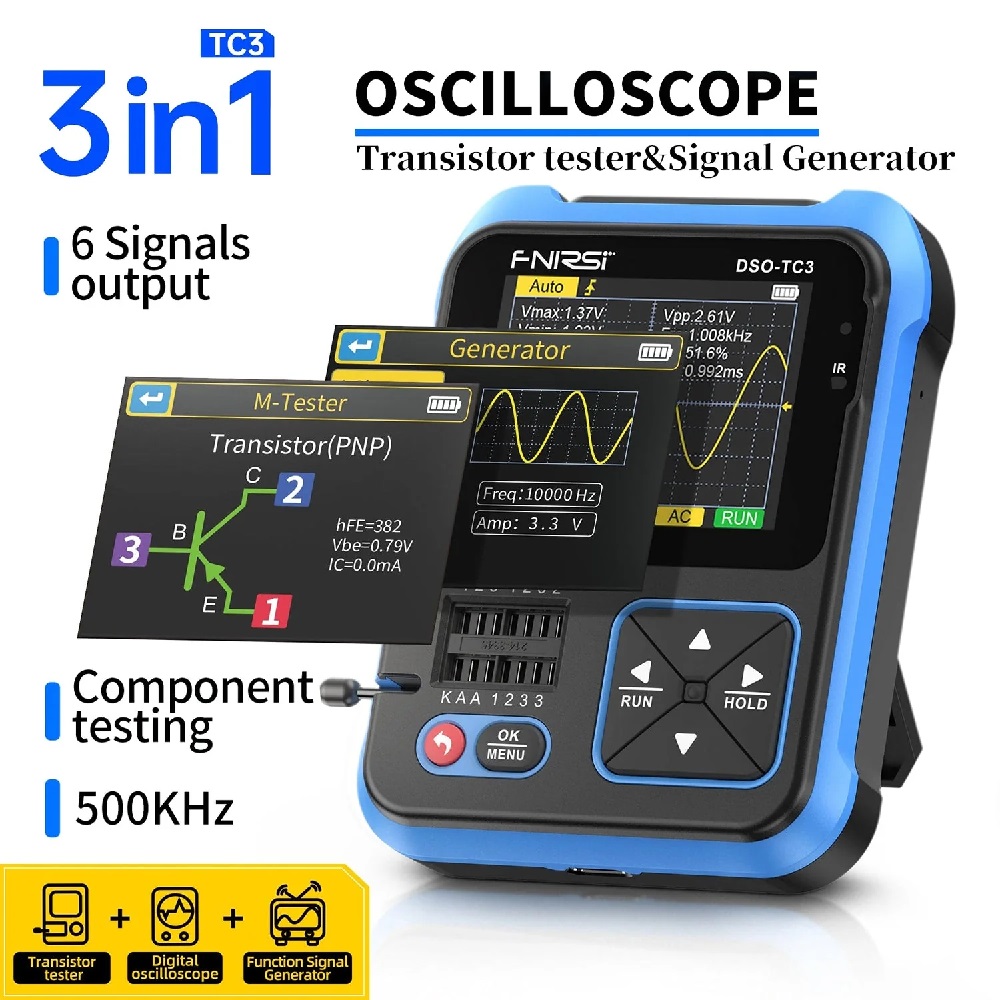

FNIRSI DSO-TC3 - портативный мультифункциональный прибор: одноканальный осциллограф с полосой пропускания 500 КГц и частотой дискретизации 10 Мвыб/с, тестер транзисторов и других компонентов, считыватель кодов ИК-пультов, вольтметр и генератор сигналов на 6 форм до 100 КГц.

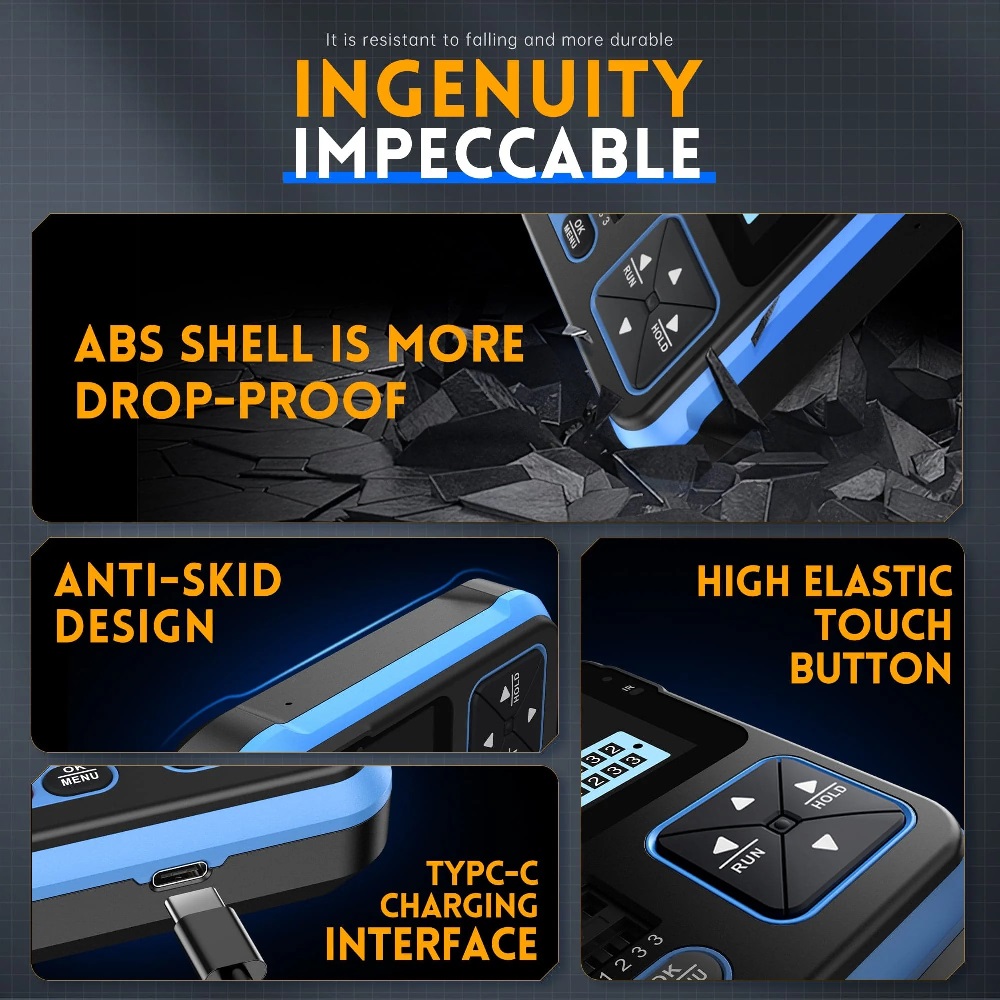

Прибор имеет прочную конструкцию, маленький вес, оснащен встроенным аккумулятором и портом USB Type-C.
Применяется для быстрой диагностики и ремонта аудио техники, импульсных блоков питания и другой электроники. Полезен, когда требуется поочерёдно использовать несколько функциональностей, экономит место в рабочей зоне. Подходит как для стационарного использования, так и в качестве портативного тестера.

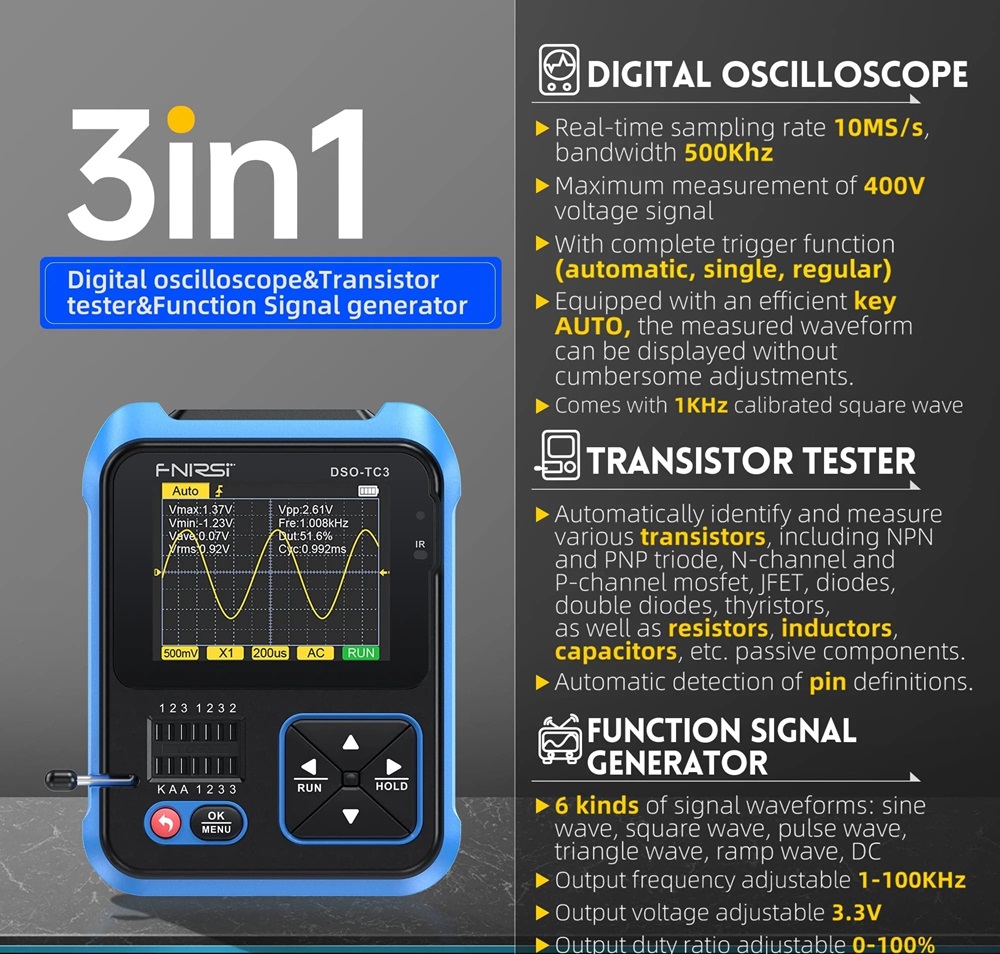

Общие характеристики:
– 2,4" (50*37мм) TFT цветной экран. Четкое изображение, возможность работы в условиях низкой освещенности. Подсветка. Настраиваемая яркость.
– Осциллограф с полосой пропускания 500 КГц.
– Тестер компонентов с возможностью тестирования диодов, тиристоров, транзисторов, конденсаторов, резисторов, светодиодов, а также измерения температуры (датчиком DS18B20) и влажности (датчиком DHT-11).
– Считыватель кодов ИК-пультов. Определение модели пульта (если направить пульт на ИК датчик прибора, находящийся справа от экрана, и нажать на любую кнопку на пульте, прибор покажет 2 байта идентификатора пульта и два байта кода нажатой кнопки).
– Генератор сигналов 6 форм/ 100 КГц, для моделирования формы сигнала и тестирования сигналов.
– Автоматическая калибровка прибора (через соответствующий пункт меню). .
– Регулируемая громкость
– Индикация низкого заряда батареи.
– Интерфейс USB Type-C для зарядки.
– Встроенный аккумулятор 3,7 В 1500 мАч (до 8 часов в режиме ожидания, до 4 часов автономной работы).

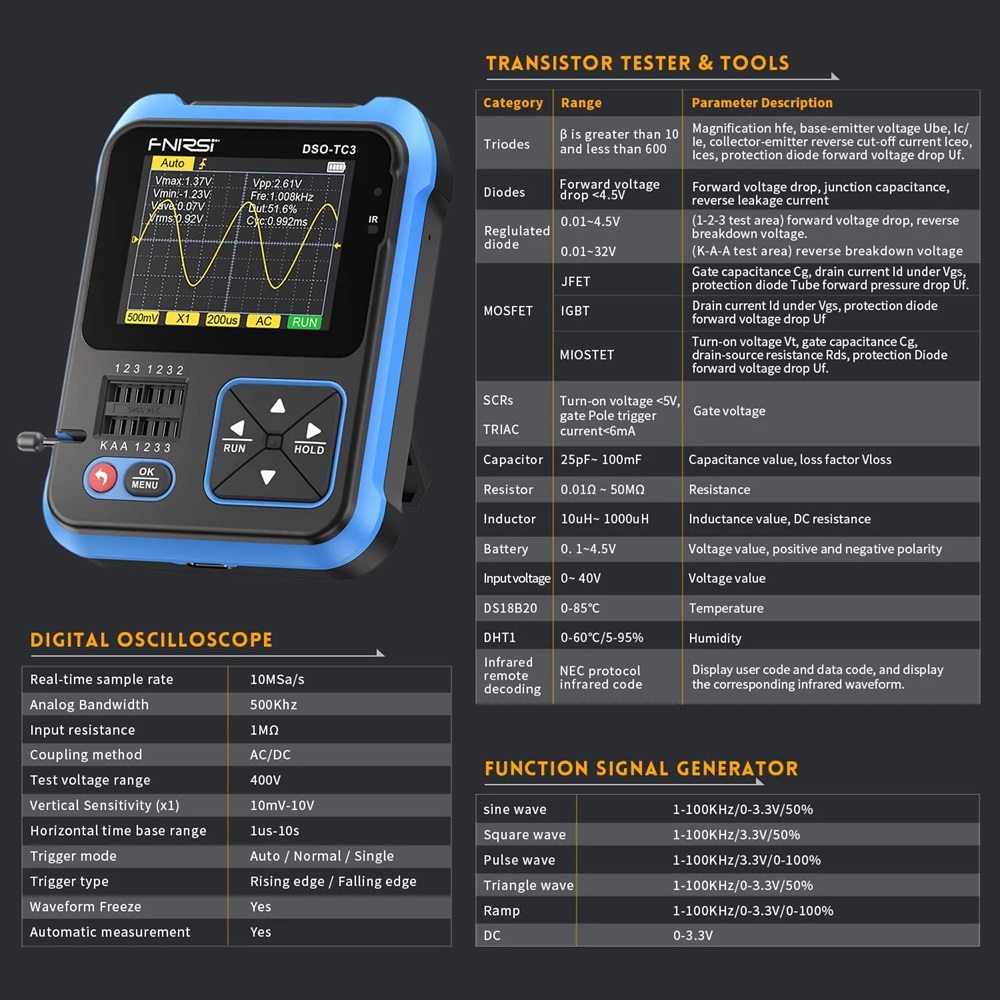

Технические характеристики:
– Осциллограф:
o 1 канал
o Аналоговая полоса пропускания: 500 КГц.
o Частота дискретизации: 10 Мвыб/с.
o Входное сопротивление: 1 МОм.
o Режим соединения: AC/DC
o Диапазон тестового напряжения: 400 В.
o Вертикальная развёртка: 10 мВ/дел - 10 В/дел.
o Горизонтальная развёртка : 1 н/сек - 10 сек
o Режим запуска: автоматический / обычный / одиночный.
o Тип запуска: нарастающий и спадающий фронт.
o Замораживание формы волны.
o Автоматическое измерение.

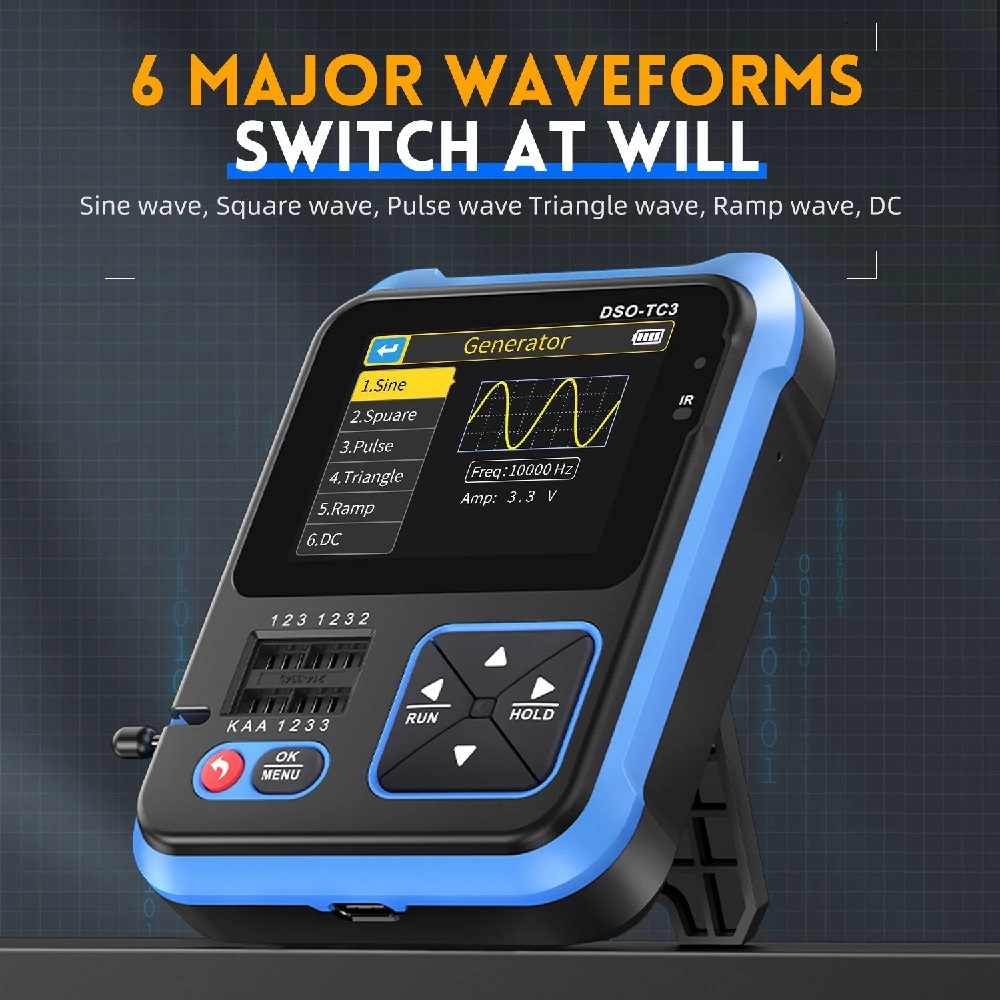

– Генератор:
o 6 форм выходных сигналов.
o Амплитуда сигнала: 0-3.3В
o Частота формы сигнала: 1-100 КГц:
Синусоидальный: 1-100кГц / 0-3.3В/ 50%
Прямоугольный (меандр): 1-100кГц / 3.3 В/ 50%
Импульсный сигнал: 1-100 кГц / 3.3В / 0-100%
Треугольный: 1-100 кГц / 0-3.3В/ 50%
Пила: 1-100 кГц / 0-3.3В / 0-100%
DC: 0-3.3В

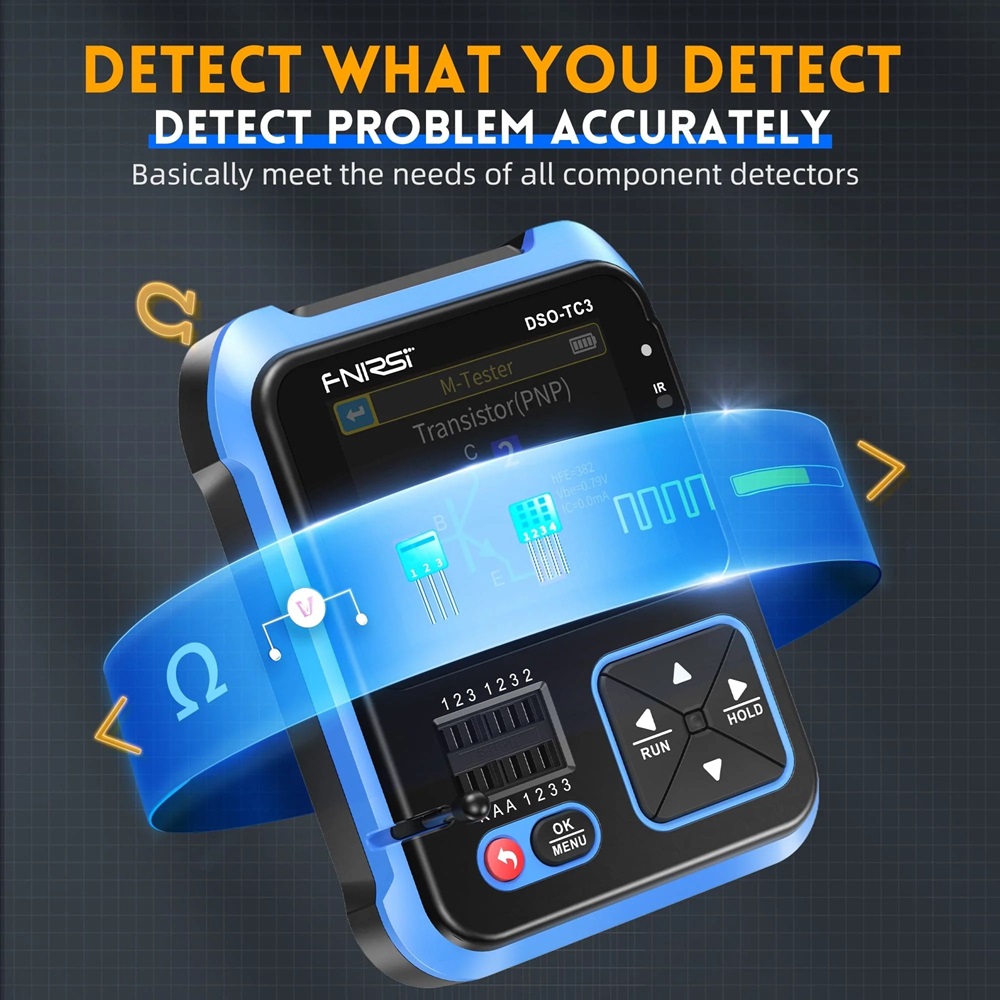

– Тестер компонентов:
o Транзисторы: Коэффициент усиления по току "hfe"; Напряжение база-эмиттер "Ube", Обратный ток утечки коллектор-эмиттер "Iceo", Ices, Прямое падение напряжения защитного диода "Uf".
o Диоды: Прямое падение напряжения <4,5 В (Прямое падение напряжения, Емкость перехода, Обратный ток утечки).
o Стабилитроны: Обратное пробивное напряжение 0,01~32 В (испытательная зона KAA).
o Полевой транзистор (FET): JFET: Емкость затвора "Cg", Ток стока Id при "Vgs", Прямое падение напряжения на защитном диоде "Uf", IGBT: Ток стока Id при Vgs, Прямое падение напряжения на защитном диоде Uf, MOSFET: Пороговое напряжение "Vt", Емкость затвора "Cg", Сопротивление сток-исток "Rds", Прямое падение напряжения на защитном диоде "Uf".
o Однонаправленный тиристор SCR: Напряжение срабатывания <5 В, Уровень затвора.
o Двунаправленный тиристор SCR: Ток срабатывания <6 мА (напряжение затвора).
o Конденсаторы: 25пФ~100мФ.
o Резисторы: 0.01 Ом~50 МОм.
o Индуктивности: 10 мкГн~1000 мкГн.
o Батареи: 0.1-4.5В, полярность.
o Датчик температуры DS18B20: 0-85°С
o Датчик температуры и влажности DHT11: 0-60°С/5-95%
o Прозвон цепи.
o Вольтметр: 0-40В (DC).
– Зарядка: USB Type-C 5В.
– Размер: 79*103*31мм.

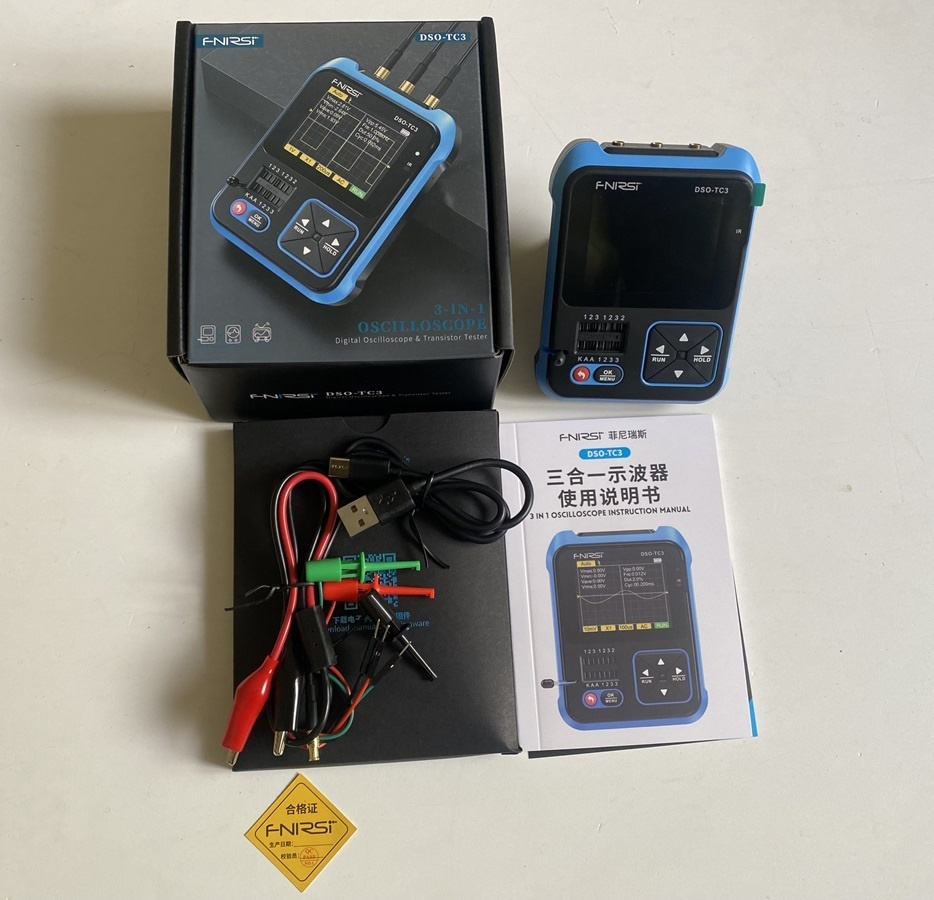

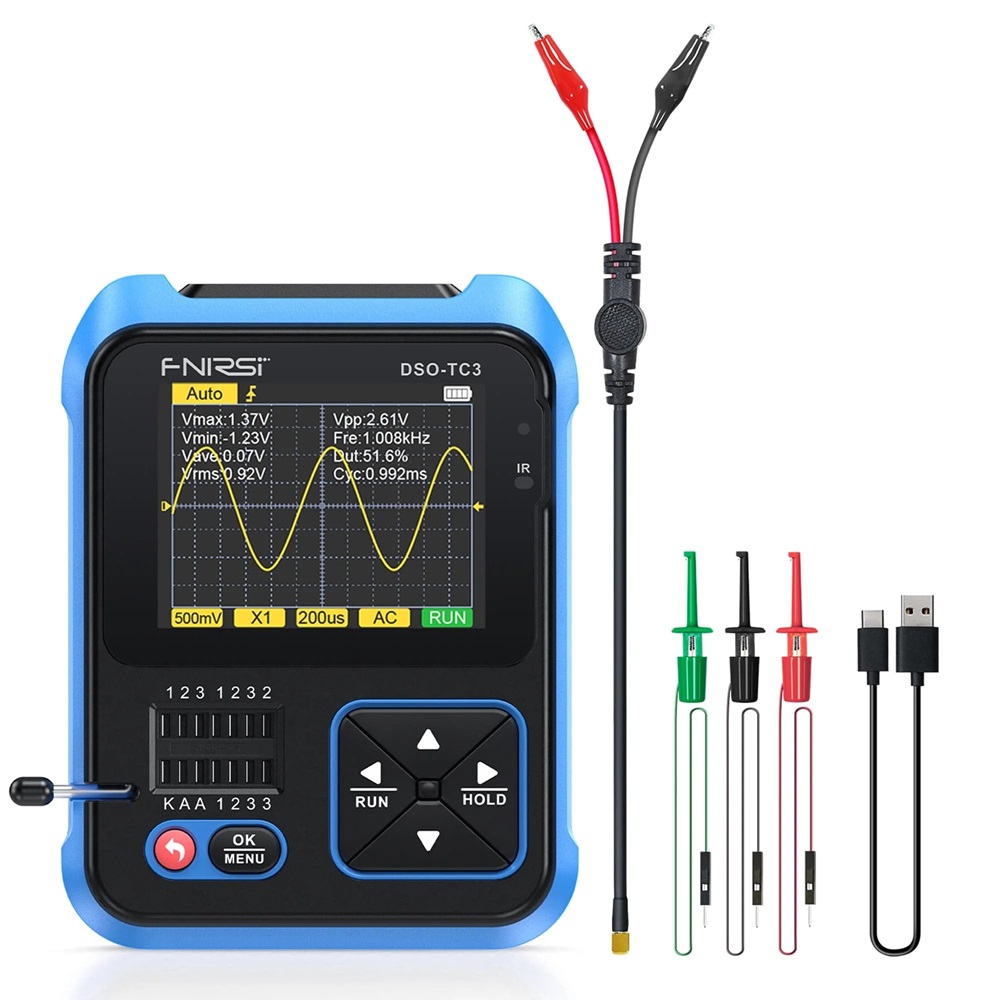

Комплектация:
– Прибор DSO-TC3.
– Щупы для тестера с крючковыми захватами - 3шт.
– Щупы с зажимами «крокодил» для генератора сигналов и вольтметра.
– Кабель для зарядки с USB-C.
– Инструкция.
