Как подключить ESD-паяльную станцию к розетке (и почему это не так просто, как кажется)
Вступление
Казалось бы, что может быть проще, чем воткнуть вилку в розетку? Ан нет, дорогие друзья! Особенно когда речь заходит о паяльных станциях с ESD-защитой. Тут всё не так однозначно, как хотелось бы.
Техническая предыстория

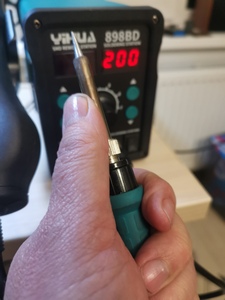

Паяльные станции с защитой от статики имеют одну интересную особенность — они заземляются. Тот самый третий провод в розетке, который цветом напоминает недозрелый лимон, играет здесь ключевую роль. Сопротивление должно быть менее 2 Ом — вот такой каприз у современной электроники.
Реальная история из практики
К нам вернулись две паяльные станции с претензией: «бьёт током на 110 вольт!» Представьте себе наше удивление. Станции имеют гальваническую развязку от сети, но чудеса случаются.
Провели замеры:
-
Земля-корпус: 1,2 Ом
-
Земля-ноль: более 5 МОм
-
Земля-фаза: более 5 МОм
Включили станцию — и ничего! Никто не дерётся в розетке.
Делаем вывод, некий «талантливый» электрик нахимичил в щитке и подал 110 вольт на заземление. В голове не укладывается, как такое возможно, но факт остаётся фактом.
Неожиданное продолжение

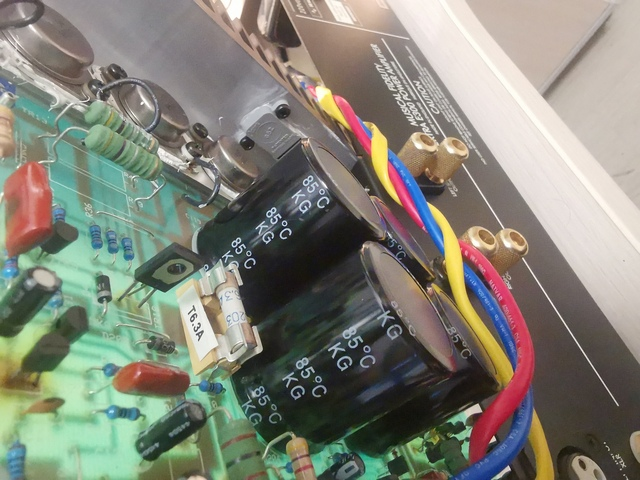

А теперь самое интересное — причём здесь усилитель ELEKTRA E300? Да почти ни при чём, но история забавная. Решили мы послушать старичка-усилитель. Грели, грели конденсаторы, потратили целую бутылку (самогона, разумеется), а звук не появился.
Разобрал усилитель — конденсаторы какие-то «вяленькие» на вид, хотя ёмкость вроде держат. Полез я в теорию и наткнулся на книгу И. Е. Рогова «Конструирование источников питания звуковых усилителей». И вот что там написано:

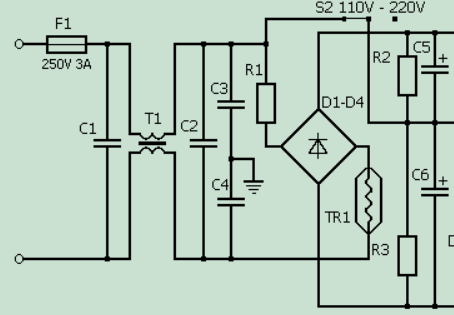

«Некоторые устройства, имеющие импульсный блок питания, могут быть устроены так, что их корпус подключён к общей точке конденсаторов, фильтрующих сетевые помехи. Тогда корпус оказывается под потенциалом в половину напряжения сети, то есть 110 вольт. Это, например, все настольные компьютеры».
Похоже, что удлинитель с заземлением был подключён в розетку без земли, а земля в удлинителе через блок питания компа была подключена двумя конденсаторами к нулю и фазе.
Выводы
-
Если ваша сеть не имеет заземления или вы не уверены в его качестве — используйте розетки без земляного провода.
-
Если вы уверены в своём заземлении — смело включайте оборудование.
И помните: даже в самых простых вещах могут скрываться неожиданные сюрпризы. Особенно когда дело касается электричества!
